見えない部分まで、住宅のために。
新築一戸建てのエアコン工事
穴を開けたことを、
なかったことに近づける。
高所・難所での施工技術と並ぶ、クアトロの柱。
住宅の気密・断熱・防水まで考える、見えない部分の施工です。
外観に配慮した室外化粧カバーの仕上がり例
エアコンの取り付けで開ける穴も、大切な家の一部です。
新築一戸建てにエアコンを設置する際には、配管を通す穴や、屋外の化粧カバーを固定するネジ穴を設けます。
その穴の先には、住宅の気密・断熱・防水・通気を担う、見えない部分が続いています。クアトロテクノサービスは、エアコン工事で手を加える場所を、住宅の一部として考えています。
一級建築士と大工の助言を取り入れ、現場で積み重ねてきた経験から考案した配管穴の独自施工。外壁の小さな固定穴への防水処理。そして、ドレンホースからの虫や空気の逆流への対策。
大切な住まいで、これからも快適に暮らしていただくために。「住宅を守るオプション工事」をご用意しています。
施工の選択は任意です。住宅の仕様や設置条件を確認し、お見積もり時に内容と費用をご説明したうえで、ご希望の工事をお選びいただけます。
配管穴の周囲まで処理することを大切にしています
木造住宅の壁には、断熱材や防水に関わる部材、通気のための空間など、それぞれ異なる役割を持つ部分があります。構成は住宅によって異なり、エアコンの配管穴はそれらを横断します。
配管穴まわりに意図しない空気や水の通り道を残さず、各部分の役割に合わせて処理すること。それが、クアトロが重視する施工の考え方です。
スリーブを取り付けることと、その周囲の気密・断熱・防水まで処理することには、施工範囲の違いがあります。当社の独自施工では、住宅の壁構成を踏まえ、スリーブと周囲の処理を一体として考えます。
具体的な加工方法や施工手順には独自のノウハウを含むため、このページでは施工の目的と内容の概要をご案内しています。ご自宅に提案する施工内容は、お見積もりの段階で詳しくご説明いたします。
01 配管穴気密断熱防水スリーブ施工
穴を開けたことを、なかったことに近づける。

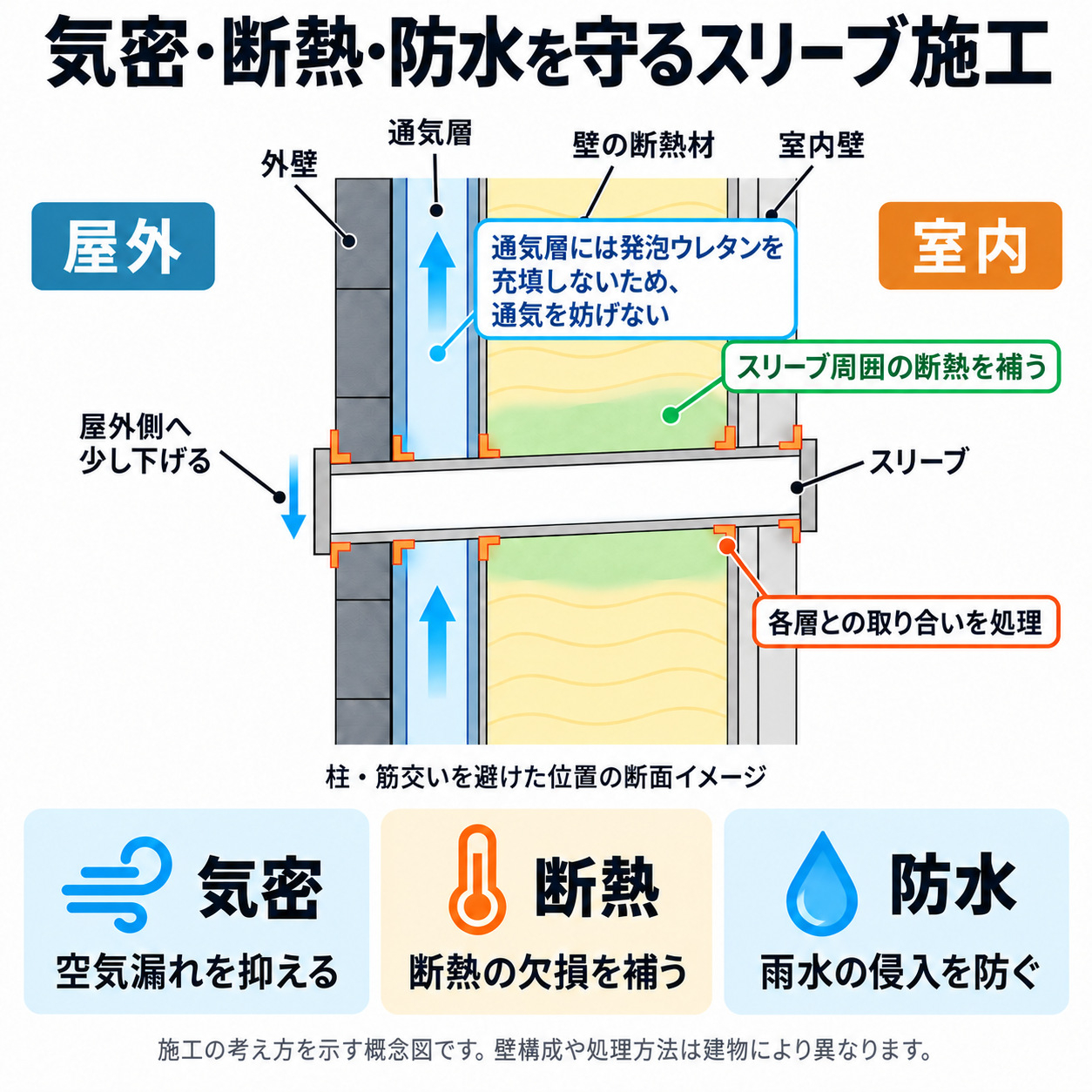

住宅の壁は、一枚の板でできているわけではありません。木造住宅では、気密・防湿を担う部分、熱の出入りを抑える断熱層、雨水の浸入を防ぐ防水層、空気や水分の通り道となる通気層などが重なり、それぞれの働きで住まいを守っています。層の構成や配置は、住宅の工法・仕様によって異なります。
エアコンの配管穴は、その複数の層を貫通します。穴の周囲に隙間や断熱の欠損が残ると、もともと分けられていた部分の間に、意図しない空気や水の通り道ができることがあります。
クアトロは、配管穴が横断する各層を個別に捉え、その役割に応じて異なる処理を行います。
画像をタップ・クリックすると拡大できます。
| 着目する層・部分 | 配管穴まわりで行う対策の目的 |
|---|---|
| 気密・防湿を担う部分 | 隙間を通る空気の出入りや、壁内への水蒸気の移動を抑える |
| 断熱層 | 配管穴によって生じた断熱の欠損を補い、熱の出入りを抑える |
| 防水層 | 配管穴の周囲から、雨水が壁の内側へ回り込む経路に対処する |
| 通気層（通気を担う空気層） | 本来の通気・排水を保ちながら、配管穴側への空気や水の回り込みを抑える |
室内側：防湿シート・断熱材など
外壁側：防水層・通気層など
壁構成の一例です。工法・住宅の仕様により構成は異なります。
考え方は「潜水艦の隔壁」です
潜水艦の内部を、隔壁で区画ごとに仕切る。そのように、クアトロは配管穴が横断する住宅の各層にも、役割に応じた仕切りを設けることを大切にしています。
配管穴の入口や出口に加え、その途中にある気密・防湿、断熱、防水、通気を担う部分にも着目します。それぞれの層に適した方法で個別に処理し、空気や水が意図せず行き来する経路を区切る「隔壁」を再構築する考え方です。
気密を保つための処理、断熱の欠損を補うための処理、雨水の回り込みを抑えるための処理。各層へ異なるアプローチで対策し、住宅が本来持つ働きに近づけます。同時に、通気層では空気や水分を外へ逃がす通り道を保ちます。
目指すのは、配管穴を通じて受ける外気や水分、熱の影響をできる限り小さくし、穴を開ける前の住宅が持っていた働きに近づけること。
「穴を開けたことを、なかったことに近づける。」
その考え方を、スリーブの設置と各層への処理に込めた工事です。
新築一戸建てや高気密・高断熱住宅はもちろん、一般的な木造住宅でも、壁の構成と設置条件に合わせてご検討いただけます。具体的な加工方法や材料の組み合わせなど、独自技術の核心は公開しておりません。ご自宅に提案する施工内容は、お見積もり時に詳しくご説明いたします。
施工料金：１か所 19,800円（税込）／18,000円（税別）
02 ダクトネジ穴防水
外壁に設ける、小さな固定穴にも配慮する
室外の配管化粧カバーを固定するネジ穴を、一つひとつ防水処理する工事です。
配管を通す大きな穴に加えて、固定のために外壁へ設ける小さな穴にも目を向けます。ネジ穴から雨水が入り込むリスクを抑えるための施工です。
外壁に手を加える箇所まで丁寧に考えたい方へご案内しています。
施工料金：２ｍごとに 4,400円（税込）／4,000円（税別）
03 エアカット防虫バルブ
ドレンホースからの虫の侵入と、ポコポコ音への対策
エアコンの排水を屋外へ流すドレンホースに、逆止弁付きの部品を取り付ける工事です。
ドレンホースを通る虫の侵入を抑えるとともに、室内外の気圧差による空気の逆流や、それに伴うポコポコ音の対策になります。
施工料金：１台分 2,200円（税込）／2,000円（税別）
詰まりを防ぎ、排水を保つため、毎年夏の冷房使用前に点検をお願いいたします。汚れや付着物がある場合は、製品の案内に沿った清掃が必要です。点検・清掃方法は施工時にご案内します。
オプション工事の料金
| 工事内容 | 単位 | 税込料金 | 税別料金 |
|---|---|---|---|
| 配管穴気密断熱防水スリーブ施工 | １か所 | 19,800円 | 18,000円 |
| ダクトネジ穴防水 | ２ｍごと | 4,400円 | 4,000円 |
| エアカット防虫バルブ | １台分 | 2,200円 | 2,000円 |
税込料金は消費税10％を含みます。
上記はエアコン取り付け工事に追加して選択いただく施工です。設置条件とご希望を確認し、施工範囲・数量を含めたお見積もりをご案内します。
よくあるご質問
オプションはすべて付ける必要がありますか？
施工の選択は任意です。それぞれの目的と内容をご説明したうえで、ご希望の工事をお選びいただけます。どれを選ぶか迷う場合は、住宅の図面や設置場所の写真とともにご相談ください。
標準工事にスリーブやダクトネジ穴防水は含まれていますか？
当社では、スリーブの取り付けとダクトネジ穴防水は、標準工事に含めていません。
スリーブについては、周囲の処理を伴わずに挿入するだけでは、当社が重視する気密・断熱・防水の目的を十分に満たせないと考え、標準工事ではあえて取り付けていません。住宅性能に配慮した配管穴の処理をご希望の方には、周囲の処理まで含めた「配管穴気密断熱防水スリーブ施工」をご案内しています。
スリーブ単体の取り付けをご希望の場合は、１か所2,200円（税込）／2,000円（税別）で承ります。この料金には、１か所19,800円（税込）／18,000円（税別）の独自施工に含まれる気密・断熱・防水の処理は含まれません。
機器の据付説明書や住宅会社から、スリーブなど施工仕様に関する指定がある場合は、お見積もり時にお知らせください。
高気密・高断熱住宅だけが対象ですか？
一般的な木造住宅にも、断熱・防水・通気などの役割を持つ部分があります。住宅性能の名称だけで判断せず、実際の壁構成と設置条件を確認してご案内します。
施工方法は、依頼を決める前に説明してもらえますか？
はい。お見積もりの段階で、ご自宅に提案する施工内容と費用をご説明いたします。内容をご確認いただいてから、ご希望の施工をお選びください。
ご自宅に合う施工を、写真・図面からご案内します
「新築なので、見えない部分まで大切にしたい」「この家には、どのオプションが適しているか知りたい」。そのような段階からご相談いただけます。
建築図面、室内機・室外機の設置予定場所、建物外観や配管経路が分かる写真をお送りください。住宅会社からの施工要領書や指定がある場合は、あわせてご共有ください。
クアトロテクノサービスが、住宅の条件とご希望を確認し、施工内容と概算費用をご案内します。
